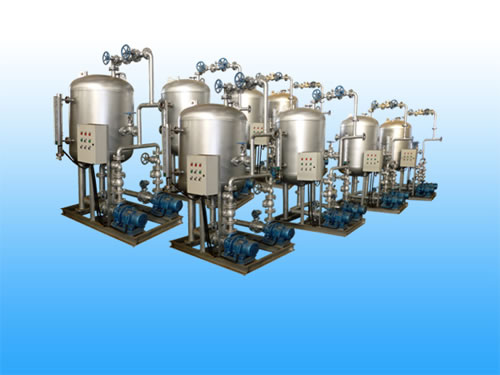

冷凝水回收器

冷凝水是高質量的水，而且它含有大量的熱量，所以在蒸汽供熱系統中回收冷凝水是節能水的重要措施之一。高溫水如果直接用泵抽送，泵前形成的負壓會使冷凝水汽化，造成氣蝕，嚴重時會由于氣體體積膨脹而發生爆裂，損壞水泵。所以傳統冷凝水回收發放是將其冷卻降溫后再用泵抽送。這樣就無法利用冷凝水所含有的大量熱能，而且由于冷凝水滲入了未經處理的冷水，使水質惡化，還要重新進行處理。不但浪費了能源，還增加了入場用水量及水處理費用。冷凝水回收器設計了氣蝕消除措施，能確保水泵直接抽送高溫冷凝水而不發生氣蝕現象。冷凝水回收可廣泛用于化工、輕工、食品、紡織、橡膠、冶金、電力、機械等工業及餐飲、醫院、商場、旅館、辦公樓、民用建筑等所有使用蒸汽作為生產、采暖、空調、生活熱水等熱源的系統。

1 產品工作原理
　　它通過罐體內的調壓裝置、氣濁消除裝置和特質的水泵，解決了水泵的氣蝕，從而實現了高溫冷凝水和高能二次汽的完全閉式回收，縮小了集水容器的體積，采用自動控制系統使冷凝水幾十回收，使能量浪費降低到最低，而且杜絕了氧腐蝕，不見了二次汽。
2 產品特性
（1）       防氣蝕  本產品御用獨創的氣蝕消除裝置，防止了水泵氣蝕，使冷凝水回收系統在高溫、密閉條件下運行。
（2）       節能環保  本產品使冷凝水得到充分回收利用，提高了鍋爐給水的溫度，相應提高鍋爐效率，節省燃料約20%，節水約20-80%,減少水處理設備投資和運行費用，減少了二次蒸汽排放的熱污染和噪聲污染以及煙氣污染物煙塵SO2、NO×等的排放量，減輕了環境污染。
（3）       自動化程序  高本產品采用自動控制水泵開啟、雙泵自動切換、自動報警等措施，形成閉式回水自動化運行。
（4）       體積小  本產品機電一體化，體積小，便于運輸，占地面積少，安裝使用方便，減少土建投資。
3 技術參數
   型號釋義：SHLN-□□□
   Sh產品代號  LN為冷凝水回收器
第一個方格內為數字，表示每小時額定處理冷凝水量；
第二個方格內為字母，代表產品類型，具體如下：
F型 承壓P≤0.1Mpa，承溫T≤105℃,屬常壓容器
Y型 承壓0.1MPa≤P≤0.6Mpa，承壓150℃≤T℃≤160℃，屬壓力容器
第三個方格內為字母，代表產品運行方式或結構方式，具體如下：
P型 采用變頻技術，實現連續供水
N型 采用不銹鋼制作
L型 為歷史罐體
W型 為臥式罐體

注意事項
（1） 在冷凝水系統投入正式運行之前，必須對整個系統進行全面的污垢清洗。
（2） 設備運行前，須先打開冷凝水入口前閥門和后臺泵后的截止閥（如液位計于罐體件有閥門也須打開），關閉設備的和液位計的排污閥。
（3） 設備運行只需打開自動箱內空開，按下控制面板上的電源開關按鈕，將職工開關旋至自動擋，設備就會自動運行，無須專人看管，只須定期巡視和注意蜂鳴器報警即可。
（4） 當冷凝水系統開始運行時，先打開產品上的排污閥，待回水清凈后關閉；當回水有少量硬性雜質或油污時，應每3-5天打開排污閥一次；以后遞減至一份約排污一次即可。
（5） 當自控箱上的報警燈亮或蜂鳴報警時，表明自控系統發生故障，操作人員將自控箱上的奇幻開關由自動旋至手動位置，由于動啟閉按鈕控制回水箱鍋爐房送水；同時通知維修人員檢修自控系統，待修復后再將切換開關復原。
（6） 當調壓管長時間向外排氣或排水，應首先檢修用熱設備的疏水閥是否正常，如更換疏水閥后仍排氣，請檢修或更換水泵后面的逆止閥。
（7） 如果自控系統正常，一臺或兩臺水泵運轉正常卻不能向外出水，請檢修或更換水泵后面的逆止閥。
（8） 罐體下雙泵為自動切換運行，互為備用。
6  訂貨須知
（1） 在工程設計和用戶訂貨時，須提供冷凝水量，回水溫度，水泵揚程，安裝位置，以確定回收器為型號。
（2） 訂貨時需確定自控柜的檔次，冷凝水的去處，以確定控制方法。
（3） 本產品為非標產品，需提前訂貨，生產周期在25-40天。
（4） 回水爬高器、管路排水器，集中疏水技術、高低壓共網技術根據客戶實際情況按合同提供。

安裝尺寸表

安裝方法
（1） 當回水末端位于地面以上時，將回水管與該設備進水管接通；當回水管末端位于地下時，在管道末端安裝回水爬高器，回水爬高器的排污管安裝甲閥，出水管向上與設備進水管接通。
（2） 如果有多路冷凝水回到同一冷凝水回收器，各冷凝水管是從高壓向低壓一次排列。
（3） 設別的調壓管接到室外，條亞冠上不得安裝任何閥門。
（4） 水泵的出水管分別安裝逆止閥，經過三通管集中向除氧氣或鍋爐供水，兩臺電機泵自動輪換運行。
（5） 排污口安裝排污閥，將排污管接到地溝。
（6） 設備自配自控箱，自控箱懸于離地面1.2米左右的墻壁上；設備的控制線為五芯集束電纜，千米線阻小于3歐姆，截面0.2-1.0平方毫米。
（7） 電源電壓為380V三相四線制，自控箱至電機之間為兩條四芯，截面積4-6平方毫米的電纜，電纜一律穿管保護。
